用户需求分析
3.1 用户角色需求
根据华西医院门诊就诊的过程(如图3-1)，整个系统应该有五个操作用户角色，即注册员，挂号员，医生，收费员和系统管理员。
SHAPE\* MERGEFORMAT
|
注册 |
|
挂号 |
|
就诊 |
|
缴费 |
|
病人离开医院 |
图3-1病人就诊流程

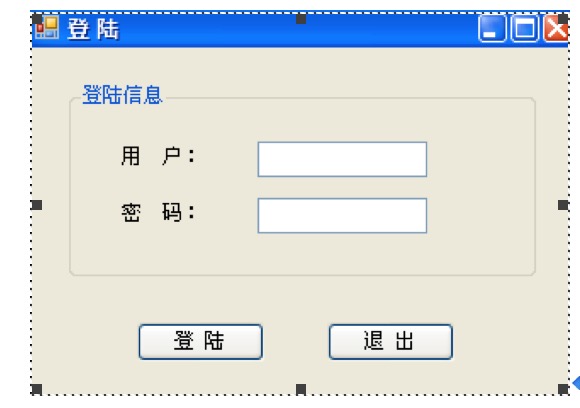

注册员负责注册病人信息；挂号员根据病人需求选择科室挂号；医生处理诊断过程和开药；收费员根据医嘱收费；系统管理员在后台对系统进行用户管理并展开系统的正常运行维护工作。每个角色操作的共性是通过密码验证后登录，通过框体显示自己的使用权限。角色工作完成后，通过退出选项关闭系统。
3.2 功能需求
系统功能主要包括以下几个方面：
a.注册信息处理；
b.挂号信息处理；
c.就诊信息处理；
d.收费信息处理；
e.系统信息管理。
按照不同的角色权限对具体功能描述如下：
3.2.1 注册功能
注册员通过登陆界面登陆成功后，可以选择注册新病人、编辑注册病人和删除注册病人。注册新病人通过填写表格，包括姓名、性别、年龄、地址、电话完成注册，病人编号采用自动随机生成方式产生。编辑和删除病人信息则通过病人编号读取病人数据，达到编辑和删除的功能。
3.2.2 挂号功能
挂号员通过登录页面登录成功后，可以挂号、退号、查询病人挂号信息，只需输入病人的编号提交即可。挂号是当读取病人注册信息后，根据病人需求选择相应的挂号科室。退号也通过病人编号读取已经挂出的号，提交后则完成退号。查询病人挂号信息则通过病人编号列表选择相应的病人，显示出是否挂号以及挂号的科室信息。
3.2.3 医生功能
医生通过登录页面登录成功后，可以录入医嘱和编辑医嘱。病人找到相应科室后到医生处就诊，医生根据病人编号读取病人信息，通过病人信息中挂号信息判断此病人是否为挂的是本科室的号，如果是则开始就医。就医后医生需选择相应的医疗信息和用药信息以及填写病人医嘱。医生也可根据病人编号修改医疗信息用药情况和医嘱。
3.2.4 收费功能
收费员通过登录页面登录成功后，可以进行收费，分为医疗收费、药品收费以及缴费查询。收费员根据医生开具的医疗信息和药品信息可分别对两种项目进行收费。缴费查询则根据病人编号可查询到该病人是否已缴费。
3.2.5 管理功能
系统管理员通过登录页面登录成功后，可以进行系统用户的添加、编辑和删除，系统字典的添加，系统报表的查询以及用户的解冻。对于添加用户，需要管理员填写用户的相关信息并选择该用户在此系统中相应的权限。编辑和删除用户都根据用户姓名来读取相应的用户信息。系统数据字典的添加包括挂号科室种类、医疗种类和药品种类。系统报表查询将系统中各个数据字段显示出来。用户解冻是对由于用户五次输入密码错误造成该用户被冻结无法登陆情况的解除。
3.3 性能需求
整个系统应当操作简便，界面友好,维护简便。数据库要求运行稳定，执行速度快。
安全性方面，当用户输入密码五次错误后该用户将被锁定，只有管理员权限可以解冻该帐户。
软件系统本身运行对计算机硬件平台和操作系统平台要求适中。
4 门诊就诊系统的设计
4.1 设计思路
本系统的功能根据使用者的不同而有所不同，主要有两种用户：普通用户和系统管理员。为了便于整个系统的组织管理，把整个系统分为两大模块：用户模块和管理员模块，两个模块的功能都完全相对独立的设计，然后再将它们集成到一个总的控制模块中。对于用户模块来说，只能使用属于本用户（注册员、挂号员、医生、财务人员）权限的功能，而管理员，则可以添加、修改、删除、解冻被冻结用户，添加系统数据字典，浏览、打印系统数据报表等。
4.2 总体框架
SHAPE\* MERGEFORMAT
|
系统管理员模块 |
|
普通用户模块 |
|
系统字典维护 |
|
系统报表查询 |
|
病人注册功能 |
|
病人挂号功能 |
|
病人就诊功能 |
|
病人缴费功能 |
图4-1总体框架
4.2.1 系统管理员功能

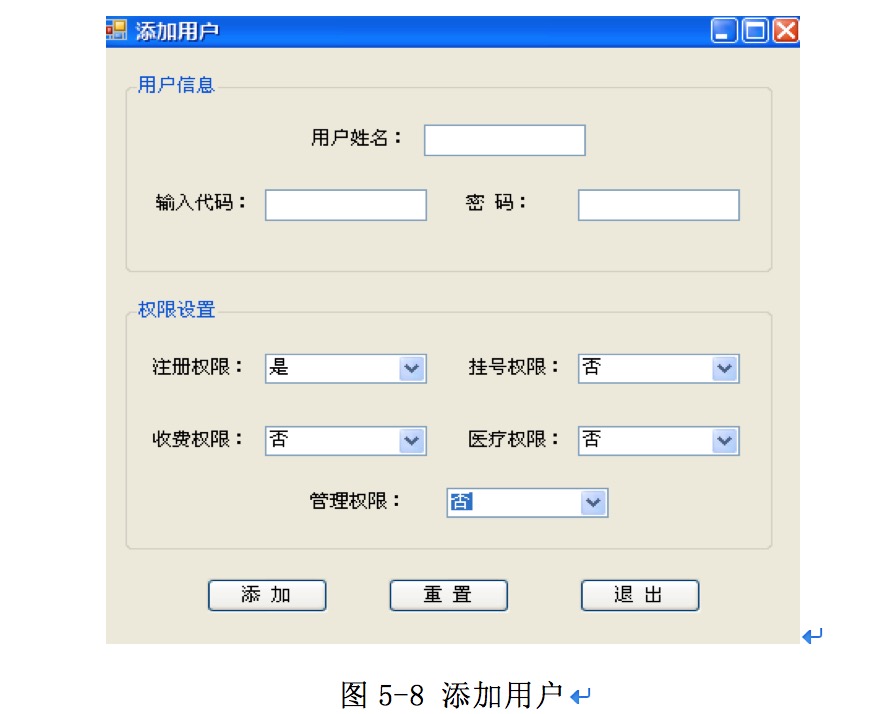

1）对系统使用的用户的添加、编辑、删除。在添加或编辑用户的时候能对用户的输入代码，密码，相应的权限进行设置。如图4-2：
SHAPE\* MERGEFORMAT
|
添加用户 |
|
编辑用户 |
|
解冻用户 |
|
删除用户 |
图4-2管理员功能
2）对系统的字典进行维护。能够添加新的挂号科室和对应的描述、新的医疗类型和相应的收费价格、新的药品种类和相应的价格。如图4-3：
|
添加挂号科室 |
|
添加医疗类型 |
|
添加药品种类 |
图4-3字典维护功能

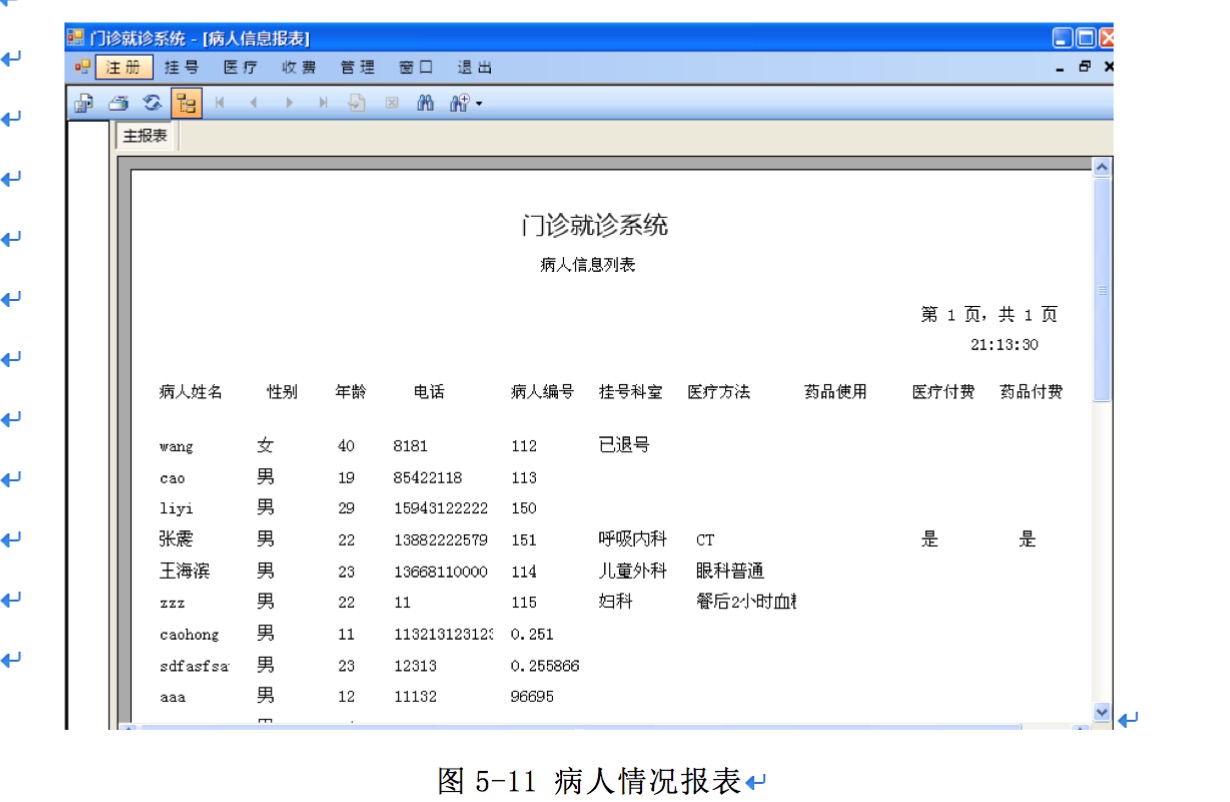

3）对于数据库里的每一张表的内容进行显示。利用水晶报表对各个字段的值显示，查询各个所需的详尽的信息。如图4-4：
SHAPE\* MERGEFORMAT
|
系统用户报表 |
|
挂号科室报表 |
|
医疗费用报表 |
|
药品费用报表 |
|
病人信息报表 |
图4-4报表查询功能
4）对于在系统登陆时输入错误5次密码而被冻结了的用户进行解冻。
4.2.2 普通用户功能
1）病人登记台用户能够注册新的病人，包括病人的姓名、性别、年龄、电话、地址以及贯穿整个门诊就诊的唯一的病人编号。并且能够编辑病人注册信息
和删除病人注册信息。如图4-5：
SHAPE\* MERGEFORMAT
|
添加注册病人 |
|
编辑注册病人 |
|
删除注册病人 |
图4-5注册功能

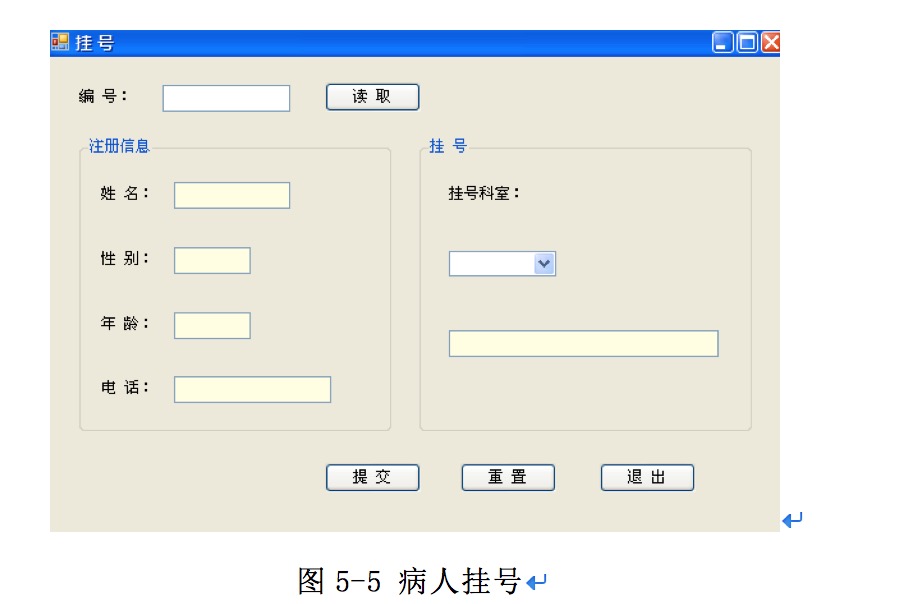

2）挂号用户能够根据病人的需求，为病人挂出相应科室的号，并把挂号信息添加到病人注册编号里。实现病人退号及浏览病人的挂号(退号)信息。如图4-6：
SHAPE\* MERGEFORMAT
|
挂号 |
|
退号 |
|
查询挂号 |
图4-6挂号功能
3）医生用户能够根据病人注册编号以及挂号科室判断该病人是否应该到该科室来就诊，以及根据病人的检查情况添加医嘱和药品使用建议，并为收费用户列出此次病人医疗情况和用药情况。如图4-7：
SHAPE\* MERGEFORMAT
|
添加医嘱 |
|
编辑医嘱 |
图4-7医疗功能
4）收费用户能根据病人注册编号显示医疗的种类以及相应的费用和所开药品的费用,以及查询该病人是否缴费。如图4-8：
SHAPE\* MERGEFORMAT
|
医疗收费 |
|
缴费查询
|
|
药品收费 |
图4-8收费功能
4.3 数据库设计
该系统使用ACCESS数据库，一共五张表：系统用户表、病人信息表、挂号科室信息、医疗费用信息、药品费用信息。
系统用户表(sysuser)：该表用于储存用户信息，如表4-1。
表4-1系统用户表
|
字段名称 |
数据类型 |
字段大小 |
说 明 |
主 键 |
|
Username |
文本 |
20 |
系统用户名称 |
F |
|
Code |
文本 |
10 |
用户登陆时输入代码 |
T |
|
Passwor |
文本 |
15 |
用户密码 |
F |
|
Status |
文本 |
4 |
该帐户是否冻结 |
F |
|
Zcright |
文本 |
1 |
用户注册权限 |
F |
|
Ghright |
文本 |
1 |
用户挂号权限 |
F |
|
Ylright |
文本 |
1 |
用户医疗权限 |
F |
|
Sfright |
文本 |
1 |
用户收费权限 |
F |
|
Glright |
文本 |
1 |
用户管理权限 |
F |
病人信息表(patient)：该表用于储存病人信息，由于门诊就诊不同于住院医疗，所开药品一般不会过多，在此仅设立三个药品字段，如表4-2。
表4-2病人信息表
|
字段名称 |
数据类型 |
字段大小 |
说 明 |
主 键 |
|
Pname |
文本 |
20 |
病人姓名 |
F |
|
Sex |
文本 |
4 |
病人性别 |
F |
|
Age |
数字 |
长整型 |
病人年龄 |
F |
|
Tel |
文本 |
40 |
病人电话 |
F |
|
Address |
文本 |
40 |
病人地址 |
F |
|
Num |
文本 |
40 |
病人编号 |
T |
|
Gua |
文本 |
40 |
病人所挂号科室 |
F |
|
Way |
文本 |
40 |
病人就诊时的医疗信息 |
F |
|
Med1 |
文本 |
40 |
病人就诊时所开的药品一 |
F |
|
Med2 |
文本 |
40 |
病人就诊时所开的药品二 |
F |
|
Med3 |
文本 |
40 |
病人就诊时所开的药品三 |
F |
|
Yizhu |
文本 |
255 |
就诊后医生所开医嘱 |
F |
|
charged_way |
文本 |
2 |
医疗付费情况 |
F |
|
charged_med |
文本 |
2 |
药品付费情况 |
F |
挂号科室信息(depart)：该表用于储存挂号科室信息，如表4-3
表4-3挂号科室表
|
字段名称 |
数据类型 |
字段大小 |
说 明 |
主 键 |
|
Dep |
文本 |
255 |
挂号科室名称 |
T |
|
Detail |
文本 |
255 |
挂号科室的描述以及相应的挂号费用 |
F |
医疗费用信息(method)：该表用于储存医疗费用信息，如表4-4。
表4-4医疗费用表
|
字段名称 |
数据类型 |
字段大小 |
说 明 |
主 键 |
|
Meth |
文本 |
255 |
医疗信息 |
T |
|
Money |
数字 |
长整形 |
相对应的医疗费用 |
F |
药品费用信息(medical)：该表用于储存药品费用信息，如表4-5。
表4-5药品费用表
|
字段名称 |
数据类型 |
字段大小 |
说 明 |
主 键 |
|
Med |
文本 |
255 |
药品名称 |
T |
|
Money |
数字 |
长整形 |
相对应的药品费用 |
F |
